Les «tops»

La barre de navigation permet d'afficher différents «tops N» :

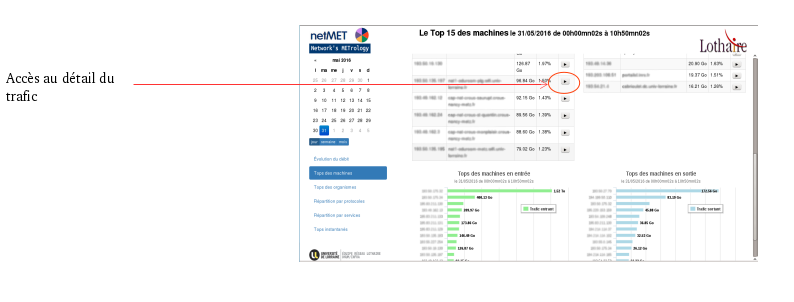

• les N machines sources ou destinations des plus importants trafics avec pour chaque machine le volume de trafic en octets et en pourcentage du total (Figure 4)

Figure 4

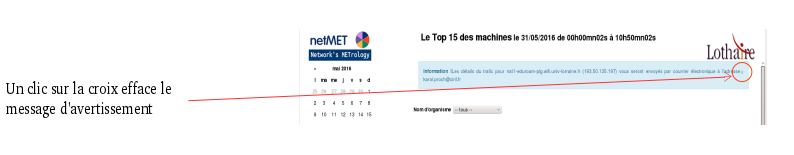

Il est alors possible d'obtenir des détails sur ce trafic, évolution du débit dans le temps, répartition entre sources et destinations et répartition en services/protocoles. Ces informations sont envoyées par courrier électronique en raison du temps de construction des ces informations comme l'indique le message d'avertissement (Figure 5).

Figure 5

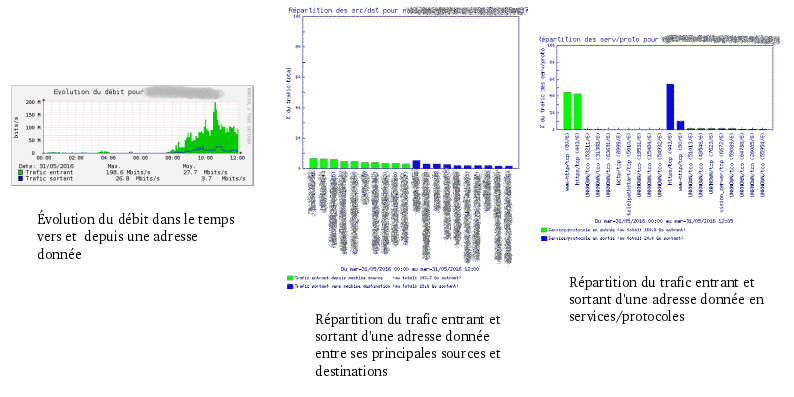

Le courrier contient trois graphiques (Figure 6).

Figure 6

Il est aussi possible d'afficher les N machines sources ou destinations des plus importants trafics d'un organisme donné en le sélectionnant dans la liste déroulante des organismes.

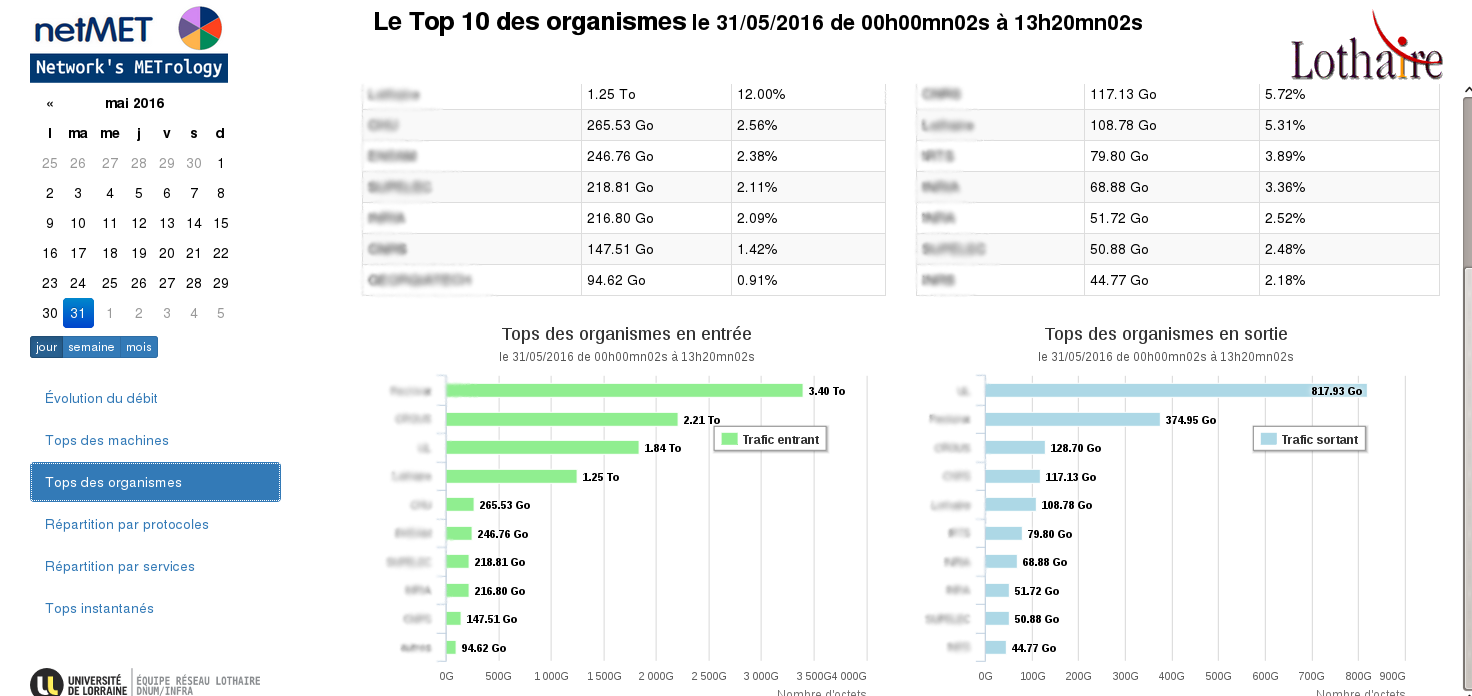

• les N organismes sources ou destinations des plus importants trafics (Figure 7)

Figure 7

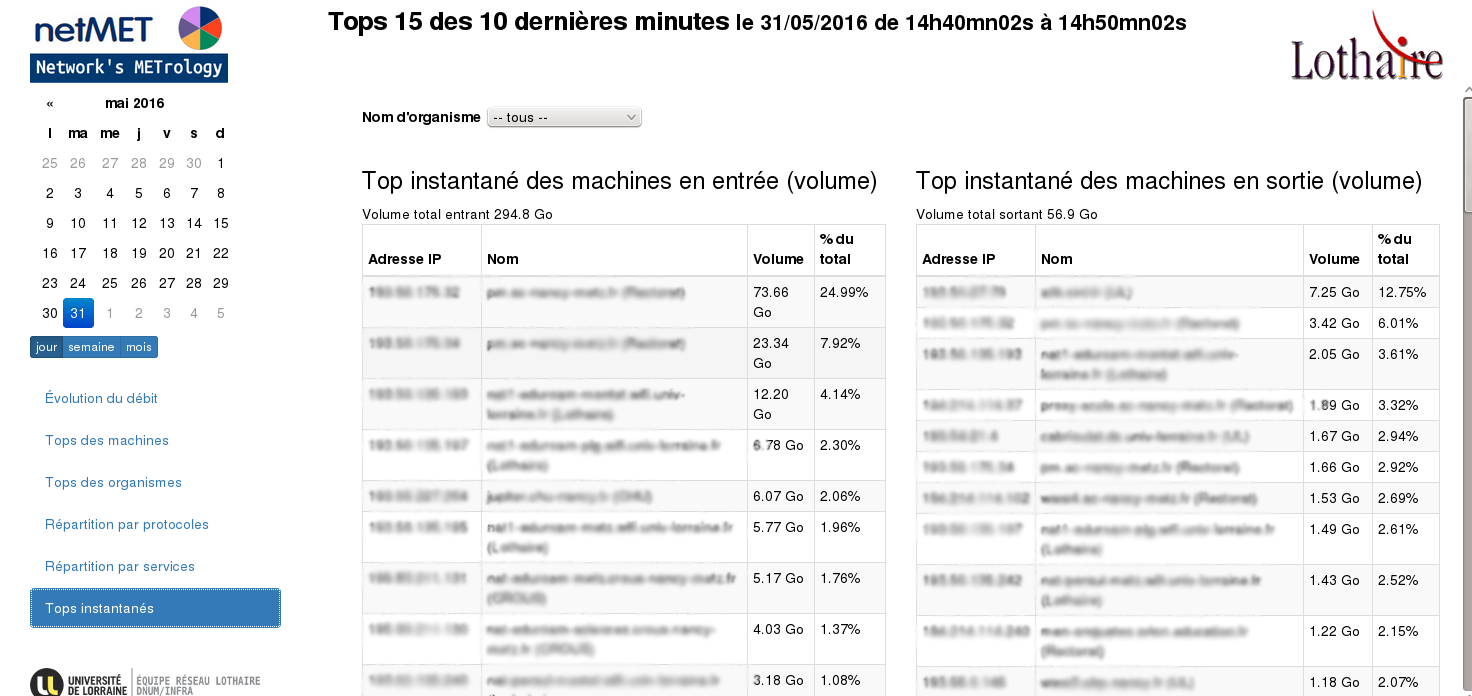

• Il est aussi possible d'obtenir les «tops N» (en volume et en nombre de services utilisés) des machines d'un organisme ou de tous les organismes sur les X dernières minutes (Figure 8).
  Cette même page affiche aussi les «tops N» des services/protocoles en volume et en nombre d'adresses IPs. Toutes ces informations sont affichées dans des tableaux.

Figure 8
