La page d'accueil et la navigation

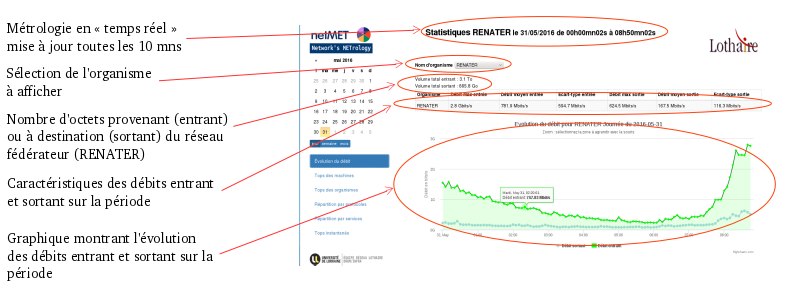

La page d'accueil (Figure 1) affiche le volume du trafic échangé entre le réseau fédérateur (ici Renater) et le réseau métropolitain (ici Lothaire), les caractéristiques statistiques des débits entrant et sortant (débit maximum, débit moyen, ecart-type) et le graphique montrant leur évolution au cours de la période. Une liste déroulante permet de sélectionner l'organisme affiché.

Les informations de la journée courante sont régénérées toutes les N minutes (dix minutes par défaut).


Figure 1

La barre de navigation située à gauche de chaque page (Figure 2) permet :

  • l'accès aux journées antérieures et le choix de la durée de la période d'affichage (jour, semaine, mois) ;

les informations de la semaine courante et du mois courant sont reconstruites toutes les heures (le temps nécessaire à leur reconstruction peut conduire à diminuer cette fréquence), les informations d'une semaine écoulée ou d'un mois écoulé ne sont définitivement construite que le premier jour de la semaine ou du mois suivant.

  • le choix des informations affichées, tops par machine ou par organismes sur la durée totale de la période sélectionnée, tops instantannés des X dernières minutes, répartition du trafic par protocoles ou par services.


Figure 2
